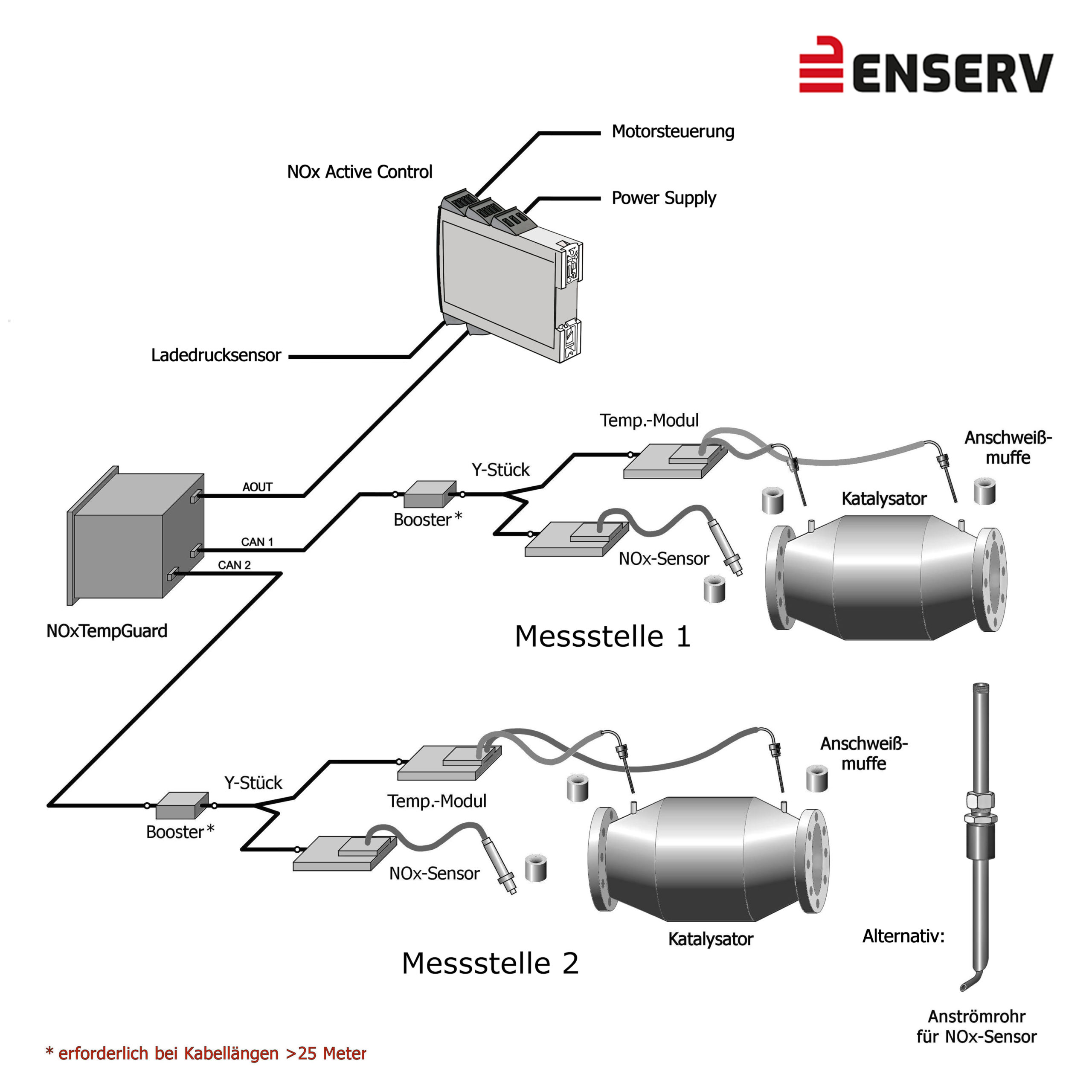

Das NOxTempGuard-System
Steuereinheit, Kabelbäume und Zubehör
Produktvarianten
| Artikelnummer | Variante |
| Hauptkomponenten | |
| * 2050003 | NOxTempGuard Steuereinheit mit Display, inkl. Temp.-Überwachung |
| * 2050050 | NOx-Sensormodul (entspricht MAN 51.15408-0017) |
| * 2050045 | Temperatur-Modul inkl. 2 Temperatursensoren |
| * 2050047 | Temperatur-Modul (Klemmenkasten), inkl. 2 Temperatursensoren |
| Kabelbäume (Standard) | Zur Verbindung des NOxTempGuards mit NOx-Sonde und Temp.-Modul |
| * 2050020-4 | - Länge: 4 m |
| * 2050020-6 | - Länge: 6 m |
| * 2050020-8 | - Länge: 8 m |
| * 2050020-10 | - Länge: 10 m |
| * 2050020-12 | - Länge: 12 m |
| * 2050020-20 | - Länge: 20 m |
| * 2050020-25 | - Länge: 25 m |
| * 2050020-30 | - Länge: 30 m |
| * 2050020-35 | - Länge: 35 m |
| * 2050020-40 | - Länge: 40 m |
| * 2050020-45 | - Länge: 45 m |
| * 2050020-50 | - Länge: 50 m |
| Kabelbäume (nur Temp.-Signal) | Zur ausschließlichen Temperatur-Überwachung der Katalysatoren, ohne NOx-Monitoring |
| * 2050040-6 | - Länge: 6 m |
| * 2050040-8 | - Länge: 8 m |
| * 2050040-12 | - Länge: 12 m |
| * 2050040-20 | - Länge: 20 m |
| * 2050040-25 | - Länge: 25 m |
| * 2050025 | Y-Stück für CAN Bus Kabelbaum (Signalsplitter zwischen NOx-Sensor und Temperatursensor) |
| * 2050030 | CAN Bus Booster (erforderlich für Kabellängen über 25 m) |
| Anschweißmuffen | |
| * 2050060 | Anschweißmuffe für NOx-Sensor, Gewinde: M20 x 1,5 mm, Montage im Abgasstrom hinter dem Turbolader |
| * 2050061 | Anschweißmuffe für Temperatursensor 1, Gewinde: M14 x 1,5 mm, Montage eingangsseitig vor dem Katalysator |
| * 2050062 | Anschweißmuffe für Temperatursensor 2, Gewinde: M16 x 1,5 mm, Montage ausgangsseitig hinter dem Katalysator |
| Anströmrohr | |
| * 2050063 | Anströmrohr für NOx-Sensor, komplett mit Anschweißmuffe und Messtutzen |
| Schaltschränke | |
| * 2050080-1 | Schaltschrank inkl. NOxGuard Controller |
| * 2050080-2 | Schaltschrank inkl. NOxTempGuard Controller |
Hier finden Sie eine Übersicht aller verfügbaren Systemkomponenten mit einer Kurzbeschreibung ihrer Funktion.
