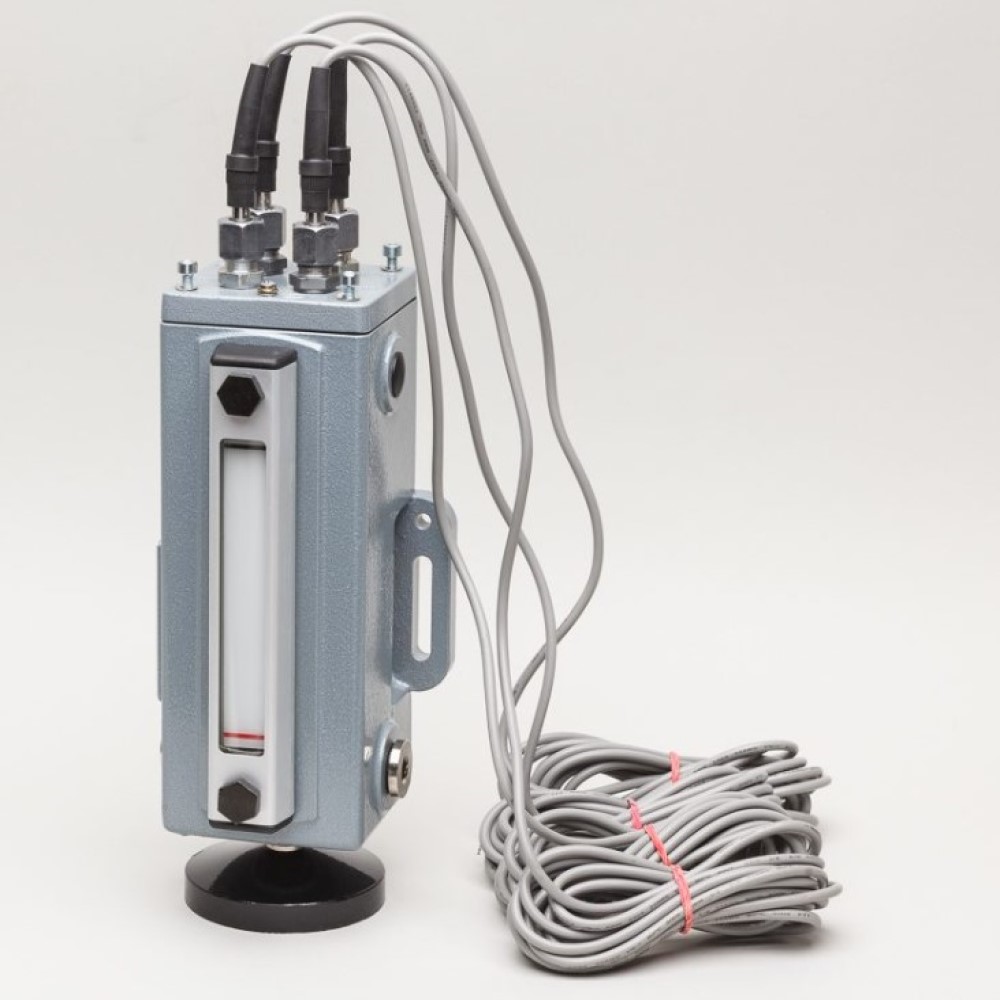

Öl-Niveauregler
E-Serie
Technische Details
| E20: | Gehäusehöhe 200 mm |
| E25: | Gehäusehöhe 250 mm |
Produktvarianten
| Artikelnummer | Variante |
| E20/3-61 | mit 3 Schaltkontakten (MAX + MIN + NACHFÜLLEN), Kabel 3 x 1 m |
| E20/3-63 | mit 3 Schaltkontakten (MAX + MIN + NACHFÜLLEN), Kabel 3 x 4 m |
| E20/4-73 | mit 4 Schaltkontakten (MAX + MIN + NACHFÜLLEN EIN + NACHFÜLLEN AUS), Kabel 4 x 1 m |
| E20/4-74 | mit 4 Schaltkontakten (MAX + MIN + NACHFÜLLEN EIN + NACHFÜLLEN AUS), Kabel 4 x 4 m |
| E25/3-67 | mit 3 Schaltkontakten (MAX + MIN + NACHFÜLLEN), Kabel 3 x 4 m |
| E25/4-79 | mit 4 Schaltkontakten (MAX + MIN + NACHFÜLLEN EIN + NACHFÜLLEN AUS), Kabel 4 x 4 m |
ETS Ölüberwachungs- und Nachfüllsysteme der Spitzenklasse. Die Ölstandüberwachung mit zuverlässigen Komponenten ist für den Dauerbetrieb von Motoren unerlässlich.
Automatische Ölnachfüllsysteme reduzieren den Verschleiß und senken die Wartungskosten. Automatisierte Ölwechsel sparen Zeit und garantieren die Einhaltung der Ölwechselintervalle.
Die Serie E mit Gehäusen aus Aluminiumguss wird in 2 Größen (mit 200 mm und 250 mm) gefertigt. Mehrere Anschlüsse für Rohre und Schläuche erleichtern den Anbau. Diese Serie ist die universelle Ausführung in Bezug auf Konfigurationsmöglichkeiten hinsichtlich der Niveaukontakte und der Montagepositionen.
Schaltkontakte und analoge Signalgeber
Bis zu 6 stufenlos höhenverstellbare Niveauschalter finden in dem kompakten Gehäuse Platz. Die Standard-Ausstattung hat 3 Niveauschalter mit den Funktionen Minimum, Maximum und Nachfüllen. Ein weiterer Schwimmerschalter für z.B. Minimum-Vorkontakt kann jederzeit nachgerüstet werden. Zusätzlich können noch 2 Schwimmerschalter für redundante Steuersysteme verwendet werden. Möglich ist auch die Ausstattung mit einem analogen Geber (0 – 10 V oder 4 – 20 mA).
Gewindeanschlüsse
3 Gewindeanschlüsse G ½“ erleichtern den Ölanschluss an die Ölwanne, während 2 Anschlüsse G ⅜“ für die Ausgleichsleitung und die Ölnachfüllung verwendet werden.
Schauglas
Im Anzeigeglas ist der Ölstand auch bei schlechten Lichtverhältnissen gut erkennbar.
Montage
Die seitlichen Langlöcher sorgen für eine einfache Montage und Justierung des Reglers. Abgestimmtes Zubehör und Sonderausführungen erleichtern die Montage und decken nahezu alle Anwendungsvarianten ab:
- Kabelabgänge mit Anschlussverschraubung für Schutzschlauch
- Elektrischer Anschlusskasten aus Aluminium-Druckguss, IP 65
- Flachglas-Ölstandsanzeige für Drücke bis 5 bar
- Anflanschgehäuse mit rückseitigen Hohlschrauben G ⅜“
- verstellbare Markierungszeiger zur Anzeige der Schaltpunkte
- Anschweiß-Flanschplatte zur einfachen Montage des Gehäuses
- Ex-geschützte Ausführung nach ATEX, UL und CSA
