Öl-Niveauregler

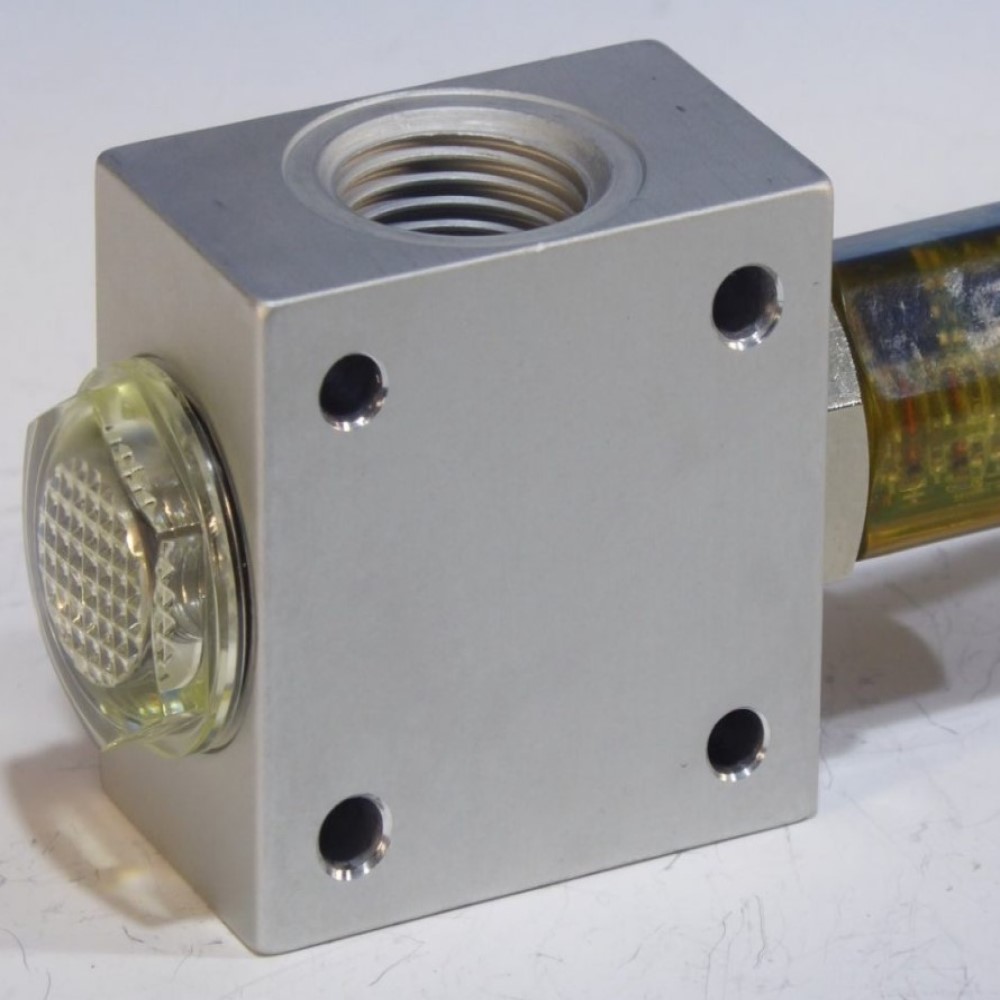

Serien Q5 und Q8 mit Infrarot-Sensor
Technische Details
| Q5R/P: | Q5R/V |
| 50 x 50 x 30 mm: | 50 x 50 x 30 mm |
| Polysulfon: | Edelstahl V4A |
| mit Prismen-Schauglas: | mit Prismen-Schauglas |
| rechteckig: | rechteckig |
| : | |
| Q8K/P: | Q8K/V |
| 80 x 50 x 50 mm: | 80 x 50 x 50 mm |
| Polysulfon: | Edelstahl V4A |
| mit Prismen-Schauglas: | mit Prismen-Schauglas |
| kreuzförmig: | kreuzförmig |
Produktvarianten
| Artikelnummer | Variante |
| Q5R/P | 50 x 50 x 30 mm, Polysulfon |
| Q5R/V | 50 x 50 x 30 mm, Edelstahl V4A |
| Q8K/P | 80 x 50 x 50 mm, Polysulfon |
| Q8K/V | 80 x 50 x 50 mm, Edelstahl V4A |
ETS Öl-Überwachungs- und Nachfüllsysteme der Spitzenklasse. Die Ölstandüberwachung mit zuverlässigen Komponenten ist für den Dauerbetrieb von Motoren unerlässlich.
Automatische Ölnachfüllsysteme reduzieren den Verschleiß und senken die Wartungskosten. Automatisierte Ölwechsel sparen Zeit und garantieren die Einhaltung der Ölwechselintervalle.
Die Niveausensoren der Serie Q arbeiten mit einem optischen Infrarot-Sensor. Dieses robuste und zuverlässige Messprinzip ist gleichermaßen für alle Funktionen in Ölsystemen, wie Minimum-, Nachfüll-Überwachung, Pumpen-Ein/Aus-Steuerungen, Durchflussüberwachung, u. a. geeignet. Ein weiterer Vorteil ist der große Bereich der Spannungsversorgung von 10-28 V DC. Über den Schmierölbereich hinaus sind die Sensoren für den Einsatz mit vielen anderen Flüssigkeiten geeignet, z. B. Wasser, Seewasser, Kühlwasser mit Glykol, Diesel, Kerosin und Getriebeöl.
Eine Beständigkeitsliste ist auf Anfrage verfügbar.
Die Funktion der Sensoren ist unabhängig von Dichte, Leitfähigkeit, Trübungsgrad, Farbe, Temperatur oder Verschmutzung der Flüssigkeit. Die Sensoren überzeugen durch ihre einfache Installation, Kompaktheit, Zuverlässigkeit, Vibrations-Unempfindlichkeit und dadurch, dass keine beweglichen Teile mit entsprechendem Verschleiß verbaut sind, sog. Solid State Bauelemente. Der Niveauregler arbeitet nach dem optoelektrischen Prinzip, er enthält eine Infrarot-LED und einen Lichtempfänger. Das Licht der LED ist gegen ein Glasprisma gerichtet. Solange das Prisma vom Öl umgeben ist, wird ein Teil des Lichtstrahls abgelenkt, so dass dieser Teil des Lichtes zum Empfänger gelangt. Sinkt der Ölstand unter das Glasprisma, wird der volle Infrarotstrahl zum Empfänger reflektiert und löst einen Schaltvorgang aus.
Folgende Zubehörteile können bei Bedarf noch erweitert werden:

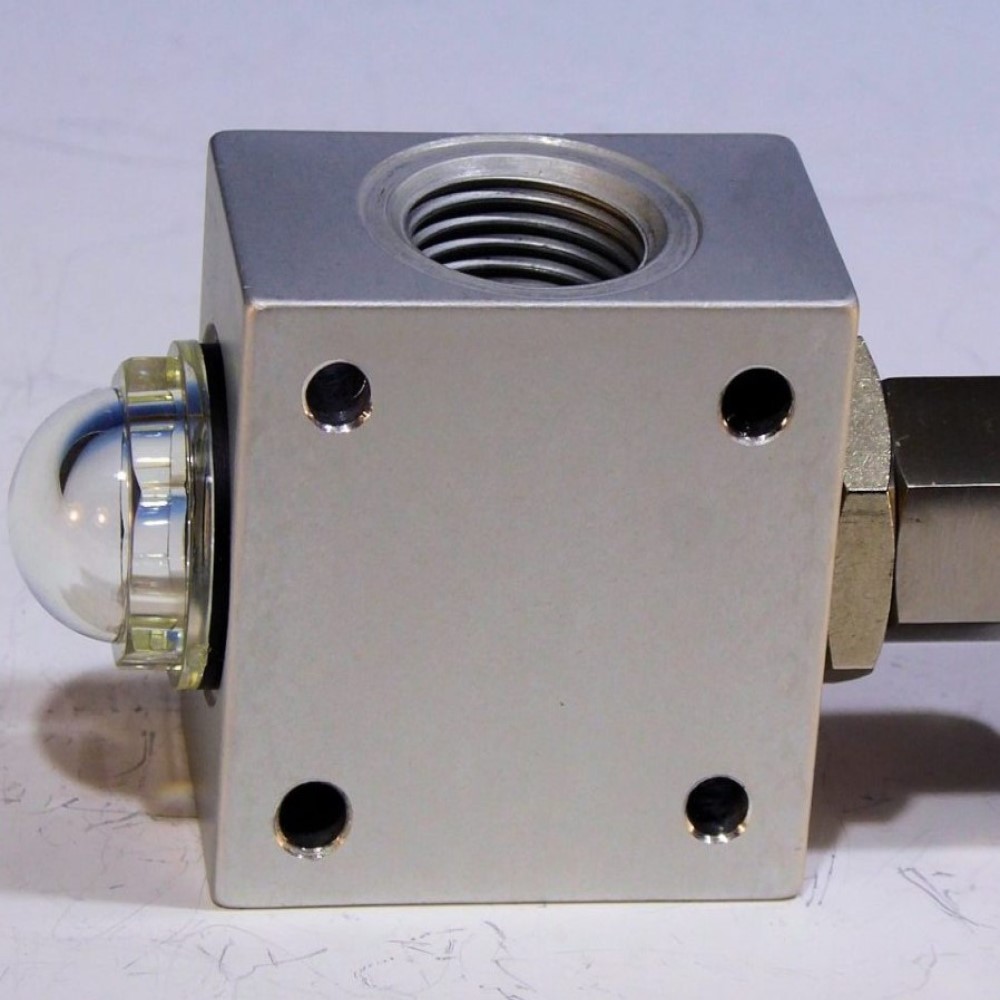

- Froschauge, bis 1 bar (Alternative zum Prismen-Schauglas)
- Metallfassung, bis 5 bar (Alternative zum Prismen-Schauglas)
- Grobfilter mit Verlängerung für offene Ausgleichsleitung
